WiFi 2.4GHz, 5GHz, 6GHz 주파수 및 채널 정리

​

Wi-Fi는 2.4 GHz, 5 GHz 두 대역을 사용하다가 최근 6 GHz 대역을 추가로 사용하게 되었습니다.

​

사실 일반적인 경우에는 주파수 호핑을 통해 여러 주파수 채널을 빠르게 전환하면서 데이터를 전송하는 방식을 사용하기 때문에, 특정 주파수 및 채널은 크게 신경쓰지 않습니다.

(정확히 말하면 최근에는 OFDMA 방식으로, 시분할과 주파수분할을 모두 사용합니다.)

​

하지만, WLAN 기술을 사용하여 인증 시험을 하는 경우 특정 주파수에서 검증을 하기 때문에 채널과 주파수를 정확하게 알고 있어야합니다. 그래서 이번엔 WiFi 주파수를 정리하여 공유드리겠습니다.



---





용어 정리

• ISM (Industrial Scientic Medical)

전기통신 이외에 산업용, 과학용, 의료용, 가정용 등의 용도로 전파 에너지를 발생시키며, 한정된 장소에서만 사용하는 설비 또는 장치의 운용을 총칭.

​

• U-NII (Unlicensed National Information Infrastructure)

미국 FCC의 주파수 할당 명칭으로 비인가 장비에 의해 사용될 수 있는 5 GHz 대역의 스펙트럼을 지칭한다.

​

U-NII 1(Lower Band): 5150 MHz ~ 5250 MHz

U-NII 2(Middle Band): 5250 MHz ~ 5725 MHz (DFS)

U-NII 3(Upper Band): 5725 MHz ~ 5850 MHz

​

• DFS (Dynamic Frequency Selection)

DFS는 U-NII 대역에서의 레이더 신호와의 간섭을 피하고, 전 대역에서 운영 채널을 균일하게 확산하기 위하여, IEEE802.11a에 의해 고안되어 적용된 기술이다.





---



​

Wi-Fi 2.4 GHz 대역

국내에서 Wi-Fi 2.4 GHz 대역은 13개 채널을 사용합니다.

채널	주파수 [MHz]
1	2412
2	2417
3	2422
4	2427
5	2432
6	2437
7	2442
8	2447
9	2452
10	2457
11	2462
12	2467
13	2472

​

5MHz 간격으로 13개 채널이 사용 가능하지만, 사용 대역폭이 22~25 MHz 이므로 서로 간섭없이 사용하기 위해 비중첩채널 1,7,13번 채널을 주료 사용한다. (통상 Low, Mid, High Channel 이라고 부름)

​

엑셀 함수를 통해 구하고 싶은 경우 아래를 참고하세요.



채널로 주파수 구하기

=2407+("채널번호"*5)

​

주파수로 채널 구하기

=INT(("주파수"-2407)/5)

​



---



Wi-Fi 5 GHz 대역

국내에서 Wi-Fi 5 GHz 대역의 비중첩 채널 갯수는 20 MHz 24개, 40 MHz 12개, 80 MHz 6개, 160 MHz 2개를 사용한다.

​



채널	주파수 [MHz]	U-NII
36	5180	U-NII 1
38	5190
40	5200
42	5210
44	5220
46	5230
48	5240
50	5250	​ U-NII 2A
52	5260
54	5270
56	5280
58	5290
60	5300
62	5310
64	5320
68~96	5340~5480	U-NII 2B (미사용 대역)
100	5500	U-NII 2C (2E)
102	5510
104	5520
106	5530
108	5540
110	5550
112	5560
114	5570
116	5580
118	5590
120	5600
122	5610
124	5620
126	5630
128	5640
130	5650
132	5660
134	5670
136	5680
138	5690
140	5700
142	5710
144	5720
149	5745	U-NII 3
151	5755
153	5765
157	5785
159	5795
161	5805
165	5825

​

시험 시 5.2 GHz ~ 5.3 GHz(U-NII1, 2A)와 5.6 GHz ~ 5.8 GHz(U-NII 2C,3)를 통합하여 시험을 진행한다.

​

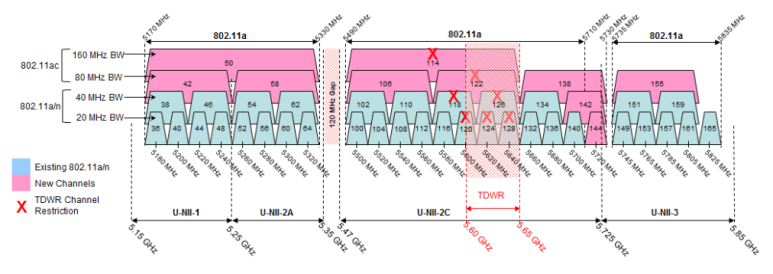

출처 - KDB 248227 Appendix B

​

해당 주파수 분배는 각 대역에서 대역폭(BW)별로 대역을 중첩없이 온전히 사용할 수 있는 채널에 대한 그림입니다. 위의 표와 그림을 참고하면 쉽게 이해할 수 있습니다.

​

• TDWR(Terminal Doppler Wearther Rader)

공항 근처에서 기상 관측을 목적으로 사용하는 고해상도 기상 레이더 시스템이다.

해당 주파수를 공유하는 경우 주파수 간섭으로 큰 인명사고로 이어질 수 있기 때문에 해당 용도 전용으로 사용한다.

​

​

엑셀 함수를 통해 구하고 싶은 경우 아래를 참고하세요.



채널로 주파수 구하기

=5000+("채널번호"*5)

​

주파수로 채널 구하기

=INT(("주파수"-5000)/5)

​

---





Wi-Fi 6 GHz 대역

국내에서 Wi-Fi 6 GHz 대역의 비중첩 채널 갯수는 20 MHz 59개, 40 MHz 29개, 80 MHz 14개, 160 MHz 7개를 사용한다.

​

채널	주파수 [MHz]	U-NII
2	5935	​ U-NII 5 (5925 MHz ~ 6425 MHz)
1	5955
5	5975
9	5995
13	6015
17	6035
21	6055
25	6075
29	6095
33	6115
37	6135
41	6155
45	6175
49	6195
53	6215
57	6235
61	6255
65	6275
69	6295
73	6315
77	6335
81	6355
85	6375
89	6395
93	6415
97	6435	U-NII 6 (6425 MHz ~ 6525 MHz)
101	6455
105	6475
109	6495
113	6515
117	6535	U-NII 7 (6525 MHz ~ 6875 MHz)
121	6555
125	6575
129	6595
133	6615
137	6635
141	6655
145	6675
149	6695
153	6715
157	6735
161	6755
165	6775
169	6795
173	6815
177	6835
181	6855
185	6875	U-NII 8 (6875 MHz ~ 7125 MHz)
189	6895
193	6915
197	6935
201	6955
205	6975
209	6995
213	7015
217	7035
221	7055
225	7075
229	7095
233	7115

​

현재 Wi-Fi 6E에서는 U-NII 5~8까지를 사용하며, U-NII 9 사용 시기는 구체적으로 알려진 바가 없습니다.

Wi-Fi 7이 나오면서, 대역폭 320 MHz까지 대응 가능하게 되었으니 6E보다 두배 넓은 채널을 사용하며 높은 데이터 전송률(Data rate) 즉, 더 빠른 속도로 전송이 가능합니다.

​

현재 국내에서는 특정소출력 무선기기의 무선랜을 포함한 무선접속 시스템용 무선기기에 "5925~6425MHz 주파수 대역", "5925~7125MHz 주파수 대역"이 추가된 상태이다.

​

• VLP(Very Low Power)

통상적으로 실외용이라고 표현하지만 실내, 실외용 모두 사용 가능합니다.

5925 MHz ~ 6425 MHz 대역을 사용합니다.

​

• LPI(Lower Power Indoor-only)

실내용으로, 5925MHz ~7125MHz 대역을 사용합니다.

​

엑셀 함수를 통해 구하고 싶은 경우 아래를 참고하세요.

채널로 주파수 구하기

=IF("채널번호"=2, 5935, 5955+(("채널번호"-1)*5))

​

주파수로 채널 구하기

=IF("주파수"=5935, 2, INT(("주파수"-5955)/5)+1)

* 변수 : 2채널(5935MHz)로 인해 if 함수가 추가 되었습니다.

​

확실하게 파악하지 못한 요소는 Wi-Fi 6E 2채널 주파수만 다른 이유, U-NII 2E와 2C의 명칭 혼용인데 Wi-Fi Alliance에서 발표한 내용을 좀 더 살펴보고 확인되면 이 게시글을 수정하겠습니다.
